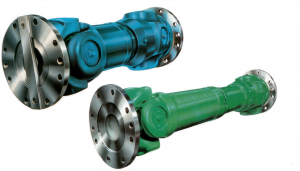

Wały Cardana

Przeguby i wały przegubowe Cardana stosowane w pojazdach , samojezdnych
maszynach roboczych, maszynach rolniczych, budowlanych i innych urządzeniach.

Ułożyskowanie igiełkowe lub wałeczkowe.
Typoszeregi:
- 0.100 – najczęściej stosowane wały Cardana w zakresie budowy maszyn , pojazdów i
maszyn rolniczych; podano dane dla całego typoszeregu
Zakres momentu obrotowego : od 190 do 35 000 Nm
- 0.200 , 0.300 - wały przegubowe Cardana stosowane głównie w
w maszynach rolniczych, budowlanych
- 0.400 , 0.500 - wały przegubowe głównie do napędzanych osi kierowanych pojazdów
- 0.900 - wały do ciężkich maszyn drogowych

Precyzyjne wały z łożyskami igiełkowymi, wały przegubowe krzyżakowe i kulowe ,
przeguby pojedyncze i podwójne.
Ułożyskowanie igiełkowe lub ślizgowe.
Dostępne są trzy typoszeregi, zależne od prędkości obrotowej:
a) do 5 000 obr/min – typoszereg 0.600 – wały przegubowe i przeguby krzyżakowe,
wyposażone w łożyska igiełkowe, dopuszczalny kąt zgięcia (załamania) wynosi 45°.

Oznaczenia polskie: RHA - wał przegubowy rozsuwny (o zmiennej długości):
- RHD - przegub podwójnie łamany
- RH - przegub pojedynczo łamany
- RHK - przegub pojedynczo łamany, krótki
- RHS - przegub pojedynczo łamany, z szybkozłączką

b) do 1 000 obr/min – typoszereg 0.700 - wały przegubowe i przeguby krzyżakowe z
łożyskowaniem ślizgowym, dopuszczalny kąt zgięcia 45°

Oznaczenia polskie: REA - wał przegubowy rozsuwny (o zmiennej długości)
- RED - przegub podwójnie łamany
- RE - przegub pojedynczo łamany
- REK - przegub pojedynczo łamany, krótki
- RES - przegub pojedynczo łamany, z szybkozłączką

c) do 500 obr/min – typoszereg 0.800 - wały przegubowe i przeguby kulowe z
łożyskowaniem ślizgowym, dopuszczalny kąt zgięcia 35°
Oznaczenia polskie: RLA - wał przegubowy rozsuwny (o zmiennej długości)
- RLD - przegub podwójnie łamany
- RL - przegub pojedynczo łamany
Kołnierze napędowe do wałów przegubowych dostępne w wielu wykonaniach i
kształtach na życzenie lub według rysunku klienta.
